De kanaalbatterij van binnen
De omkasting sluit aan op het luchtkanaal. Binnenin wisselen water en lucht warmte uit via koperen buizen en aluminium lamellen.
Klik op een onderdeel voor de functie ervan.
HomeKanaalverwarmers en kanaalkoelers
Passend in uw kanaal. Berekend op uw werkpunt.
Koel ventilatielucht met koud water of water/glycol. De selectie berekent vermogen, ontvochtiging en drukverlies voor uw ontwerpcondities.
Ook andere materialen, coatings, stoom en DX zijn mogelijk. Neem contact op voor opties buiten de online kanaalselector.

Rond of rechthoekigAansluiting op uw luchtkanaal
Water of water/glycolSelectie op uw ontwerpcondities
Technisch datablad en RevitVan berekening naar uw project
Kanaalkoeler
Naar RevitDe omkasting sluit aan op het luchtkanaal. Binnenin wisselen water en lucht warmte uit via koperen buizen en aluminium lamellen.
Klik op een onderdeel voor de functie ervan.

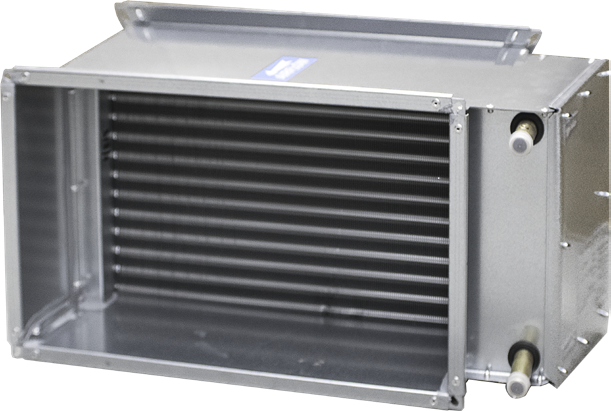

De rechthoekige uitvoering sluit met een DW20- of DW30-flens aan op het luchtkanaal. De batterij wordt geselecteerd op uw luchtdebiet en werkpunt.
Standaard kanaalmaten van 200 × 200 tot 2000 × 1600 mm. Gebruik het datablad voor de definitieve buiten- en inbouwmaten.
De lucht geeft warmte af aan het koude water. Onder het dauwpunt ontstaat ook condens op de lamellen: de lucht wordt ontvochtigd.
Meer rijen vergroten het warmteoverdragend oppervlak en de luchtweerstand. De circuitering bepaalt mede de watersnelheid en het waterzijdige drukverlies.
De berekening bepaalt de combinatie van maat, rijen en circuits voor uw werkpunt.
Bij de ronde uitvoering spreidt de lucht zich vanuit het kanaal over het grotere rechthoekige lamellenblok. Na het blok komt de stroom weer samen in de ronde uitlaat.
De verzamelaars verdelen het water over de circuits en brengen het weer samen. Kies de aansluitzijde; de luchtrichting blijft gelijk.
V1: wateraansluitingen rechts, gezien met de luchtstroom mee.
De aansluitmaat volgt uit de selectie. Houd ruimte vrij voor leidingwerk, ontluchten en onderhoud.
Condenswater sijpelt langs de lamellen naar de RVS lekbak en stroomt via de afvoer uit de koeler.
Monteer de koeler horizontaal en zorg voor een vrije condensafvoer. Stem de sifon af op de kanaaldruk.
Stroming schematisch weergegeven.
Koperen buizen
Aluminium lamellen
Verzinkte behuizing
RVS lekbak
Online kiest u de standaardlijn voor water of water/glycol. Extra mogelijkheden:
Deze opties staan nog niet in de online kanaalselector. We selecteren de passende combinatie graag voor u.
Neem contact op voor deze opties
Selecteer uw kanaalbatterij vanuit Revit, plaats het bijbehorende model en herbereken bij gewijzigde ontwerpcondities.
Voor ronde en rechthoekige verwarmers, koelers en changeover-batterijen. Download de plugin of laad hieronder rechtstreeks een RFA-familie.
Plugin en handleidingRevit 2024–2027 · Windows · Geen gebruikerslogin nodig

Bereken met luchtdebiet, kanaalmaat en water- of glycolcondities. Changeover controleert beide werkpunten.
Laad het model met productcode, rijen, circuits en prestaties. Kies de wateraansluitingen links of rechts.
Vergelijk nieuwe resultaten en werk bevestigde artikelen bij. Open het technische datablad of de luchtcondities in Mollier.
De 2024-basis gebruikt u in Revit 2024, 2025 en 2026; de 2027-basis in Revit 2027. Handmatig laden bevat nog geen berekende selectie.
Rechthoekige verwarmer
Revit 2024–2026 .rfaRevit 2027 .rfaRechthoekige koeler
Revit 2024–2026 .rfaRevit 2027 .rfaRonde verwarmer
Revit 2024–2026 .rfaRevit 2027 .rfaRonde koeler / changeover
Revit 2024–2026 .rfaRevit 2027 .rfaLuchtdebiet, kanaalmaat, intredetemperatuur en gewenste uittrede of vermogen. Bij koeling ook de luchtvochtigheid.
Water of water/glycol, aanvoer- en retourtemperatuur of mediumdebiet, en het toegestane drukverlies.
Beschikbare ruimte, aansluitzijde en onderhoudsruimte. Bij de koeler ook de condensafvoer.
Een changeover-batterij gebruikt de koelerconstructie met condensopvang. De selectie controleert zowel het verwarmings- als het koelwerkpunt; beide moeten binnen de beschikbare uitvoering passen.
Naast luchtdebiet en temperaturen is de intredende luchtvochtigheid nodig. Die bepaalt mede de latente koelbelasting, condenshoeveelheid en uittredende luchtconditie.
Ja. Geef de inbouwmaten, bedrijfscondities en omgeving door. GP Technics beoordeelt de passende materiaalcombinatie, coating en aansluitingen voor de aanvraag.
Voor de watergevoerde standaarduitvoeringen. De geselecteerde uitvoering en het technische datablad bepalen de definitieve maten, rijen en circuits.
| Uitvoering | Rond | Rechthoekig |
|---|---|---|
| Kanaalverwarmer | CH-W | AHK |
| Kanaalkoeler / changeover | CC-W | ACK |
| Kanaalmaten | Ø100, 125, 160, 200, 250, 315, 400, 500 en 630 mm | 200 × 200 tot 2000 × 1600 mm; stappen van 50 mm |
| Luchtaansluiting | SAFE-rubberafdichting | DW20 bij B én H ≤ 650 mm; DW30 bij B of H ≥ 700 mm |
| Onderdeel | Uitvoering |
|---|---|
| Behuizing | Sendzimir verzinkt plaatstaal |
| Pijpen | Koper |
| Lamellen | Aluminium, vlak |
| Lekbak koeler | RVS |
| Vinafstand | 2,5 mm |
| Wateraansluiting | Buitendraad; maat afhankelijk van circuitering |
| Werkdruk | Maximaal 10 bar |
| Testdruk | 16 bar |
| Condensafvoer koeler | ½” buitendraad |
| Circuits | Header Cu Ø | Aansluiting |
|---|---|---|
| 1-7 | 22 mm | ½” / DN15 |
| 8-14 | 28 mm | ¾” / DN20 |
| 15-22 | 35 mm | 1” / DN25 |
| 23-26 | 42 mm | 1¼” / DN32 |
Alle maten in mm. D: aansluitdiameter; B: breedte; H: hoogte; L: behuizingslengte. Houd extra ruimte vrij voor aansluitstukken en leidingwerk.
| Kanaal Ø | D | B | H | L, ≤ 6 rijen | L, 7-10 rijen |
|---|---|---|---|---|---|
| 100 | 98 | 226 | 130 | 350 | 400 |
| 125 | 123 | 251 | 155 | 350 | 400 |
| 160 | 158 | 301 | 205 | 350 | 400 |
| 200 | 198 | 351 | 255 | 350 | 400 |
| 250 | 248 | 401 | 305 | 350 | 400 |
| 315 | 313 | 501 | 405 | 350 | 400 |
| 400 | 398 | 601 | 505 | 350 | 400 |
| 500 | 498 | 701 | 605 | 350 | 400 |
| 630 | 629 | 801 | 730 | 350 | 400 |
| Kanaal Ø | D | B | H | L, maximaal 10 rijen |
|---|---|---|---|---|
| 100 | 98 | 226 | 157 | 500 |
| 125 | 123 | 251 | 182 | 500 |
| 160 | 158 | 301 | 232 | 500 |
| 200 | 198 | 351 | 282 | 500 |
| 250 | 248 | 401 | 332 | 500 |
| 315 | 313 | 501 | 432 | 500 |
| 400 | 398 | 601 | 532 | 500 |
| 500 | 498 | 701 | 632 | 500 |
| 630 | 628 | 801 | 732 | 500 |
L is de behuizingslengte in de luchtrichting. De flens en aansluitruimte komen daar bij. Buitenbreedte en -hoogte volgen uit de gekozen kanaalmaat en uitvoering.
| Uitvoering | Aantal rijen | Lengte L | Flens |
|---|---|---|---|
| AHK kanaalverwarmer | ≤ 6 | 300 mm | DW20 of DW30 |
| AHK kanaalverwarmer | 7-10 | 400 mm | DW20 of DW30 |
| ACK kanaalkoeler | ≤ 6 | 400 mm | DW20 of DW30 |
| ACK kanaalkoeler | 7-10 | 500 mm | DW20 of DW30 |
