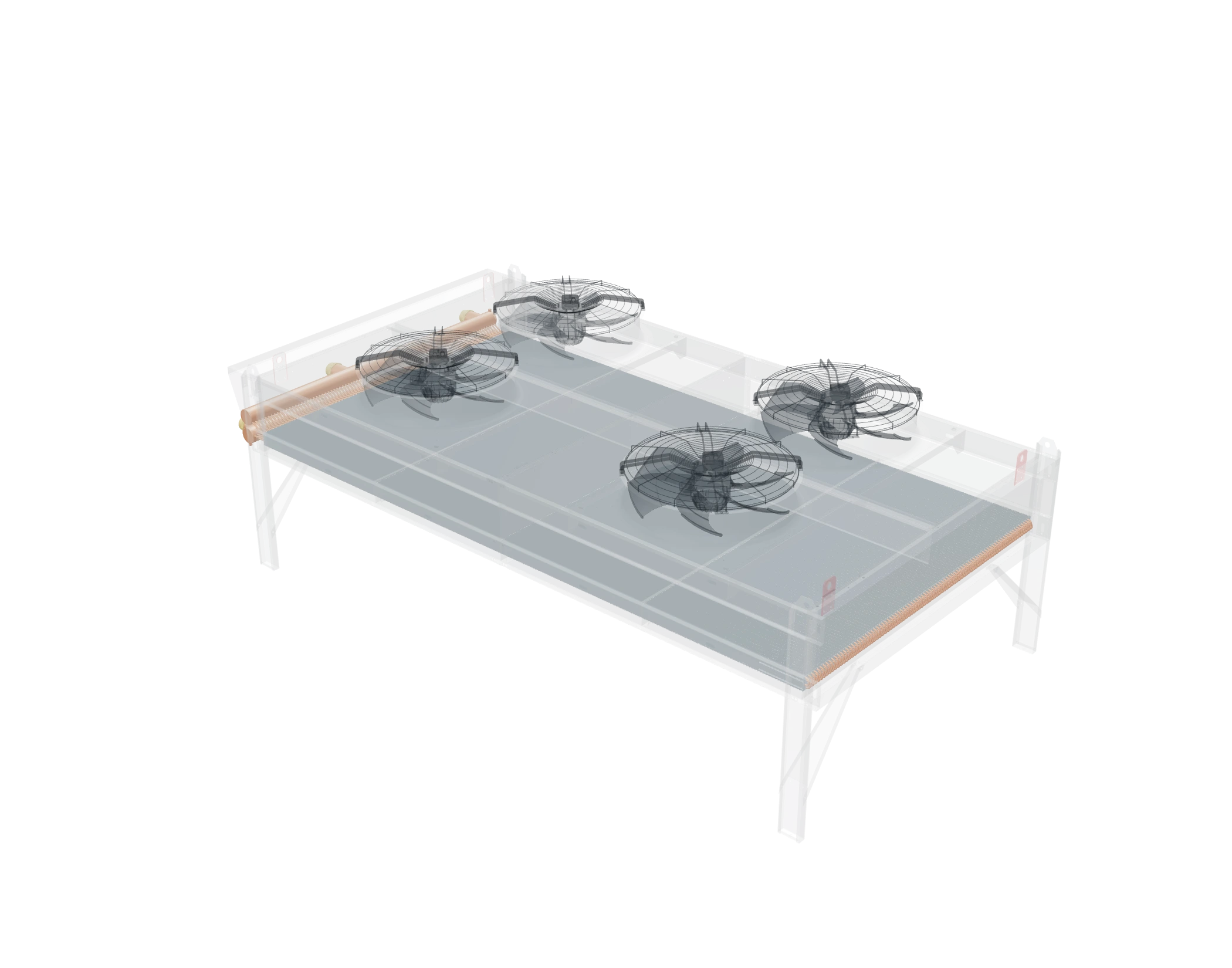

Opbouw van de droge koeler
De batterij draagt warmte over aan de buitenlucht. De ventilatoren bewegen de lucht door het lamellenpakket. Verzamelaars verdelen het medium over de buiscircuits.
Klik op een onderdeel voor de functie ervan.
HomeDroge koeler
Luchtgekoelde warmteafvoer
Droge koelers voor water en glycol
Afgestemd op uw installatie. Berekend op uw werkpunt.
Van compacte proceskoeling tot industriële warmteafvoer: droge koelers voor water, glycol en maatwerk met thermische olie.
Van circa 8 kW tot 4 MW per unit, afhankelijk van medium en bedrijfscondities. Voor grotere installaties combineren we meerdere droge koelers tot één koelsysteem.
01
Passend bij uw opstellingBouwvorm, luchtstroom en onderhoudsruimte
02
Selectie op uw werkpuntTemperaturen, medium, vermogen en geluid
03
Technisch gecontroleerdUitvoering, opties en definitieve maatvoering
Bouwvormen
De beschikbare ruimte, uitblaasrichting en benodigde koelcapaciteit bepalen welke bouwvorm het beste past.

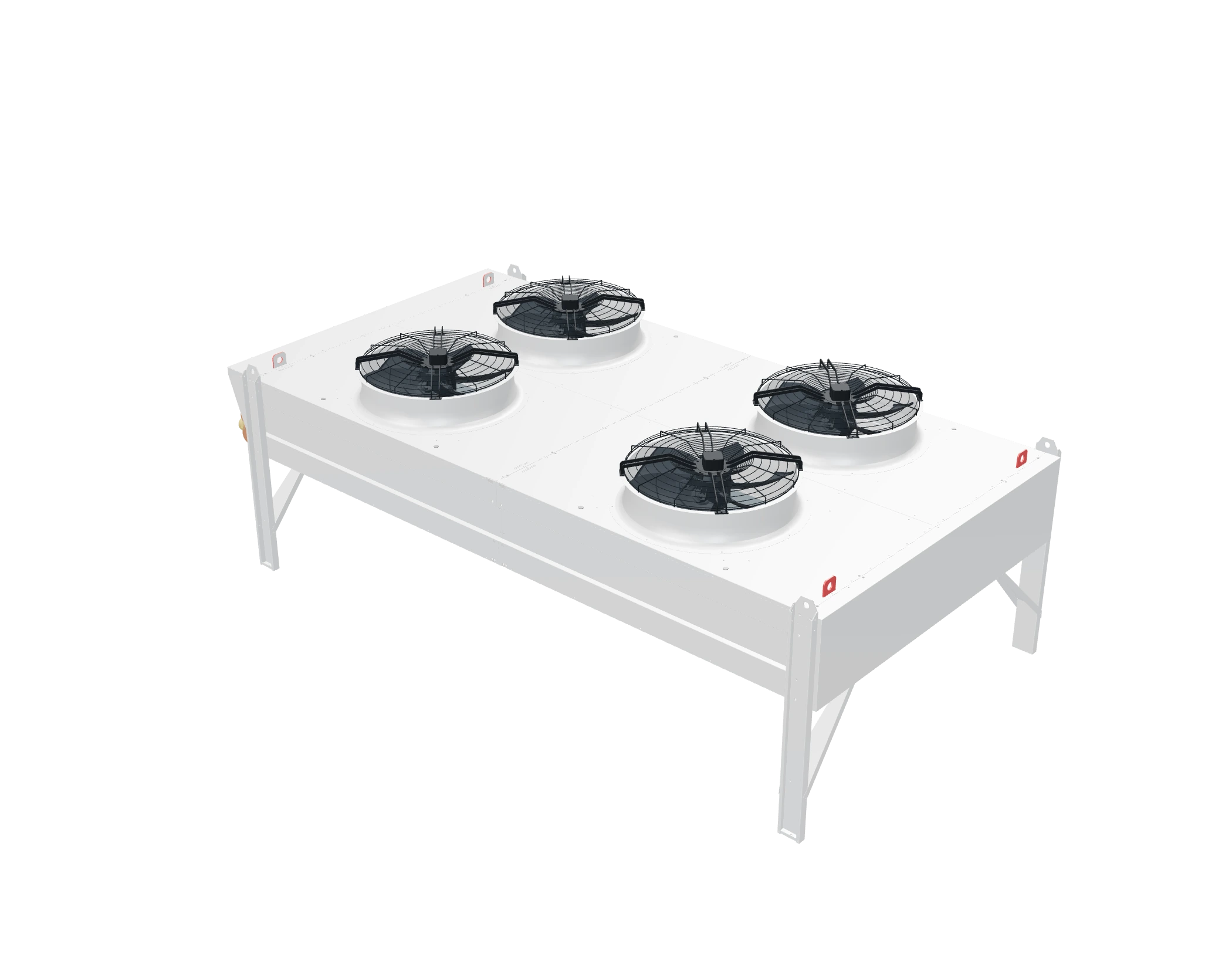

- Tafelmodel
- Voor daken en terreinen met vrije aanzuig en uitblaas naar boven. Goed bereikbaar voor inspectie en reiniging.
- Staande uitvoering
- Voor smalle opstelstroken of wanneer horizontale uitblaas beter in het ontwerp past.

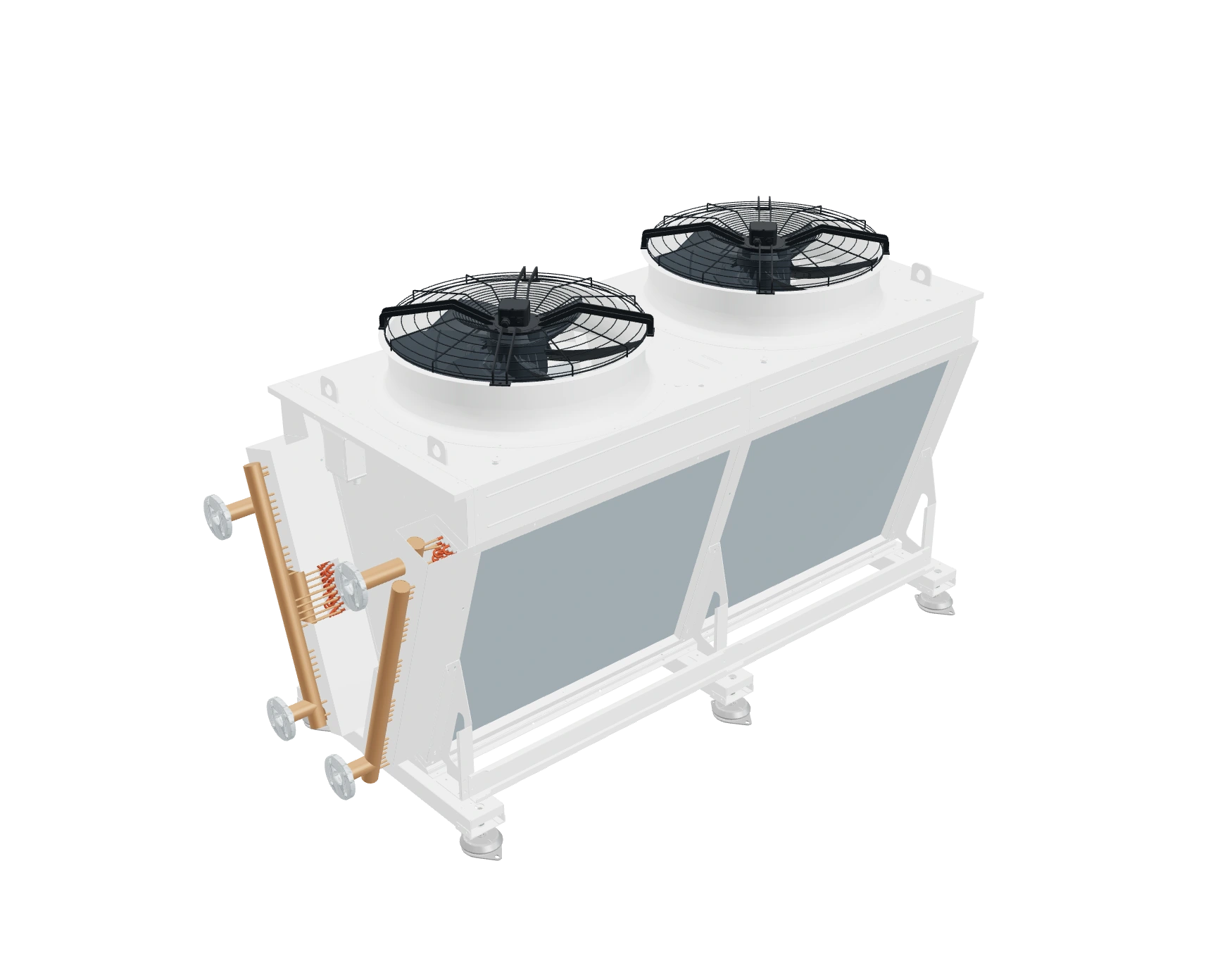

- V-opstelling
- Voor veel koelvermogen op een relatief kleine vloeroppervlakte, bijvoorbeeld bij industrie en datacenters.
- W-opstelling
- Voor grotere installaties met meerdere batterijsecties en een hoge capaciteit per opstelling.
Uw proceswarmte naar de buitenlucht
Een droge koeler koelt vloeistof in een gesloten circuit. De batterij draagt de warmte via buizen en lamellen over aan de buitenlucht. Ventilatoren voeren de opgewarmde lucht af, terwijl uw procesvloeistof schoon en gescheiden blijft.
Voor water, water/glycol en maatwerk met thermische olie. We stemmen materialen, circuitering en batterij af op uw medium, bedrijfstemperaturen en koelvermogen.
Bij droog bedrijf bepaalt de buitenluchttemperatuur de ondergrens van de koeling. Voor extra capaciteit op warme dagen kan adiabatische voorkoeling worden toegevoegd: verdampend water koelt de aanzuiglucht af en maakt zo een lagere vloeistoftemperatuur mogelijk dan met droge buitenlucht alleen.
Lamelafstand
De ruimte tussen de lamellen bepaalt hoe compact de batterij kan zijn en hoe gemakkelijk lucht en reiniging het pakket bereiken.
- 2,1 mm · compact warmtewisselend oppervlak
- Veel lamellen binnen dezelfde lengte. Een efficiënte keuze bij schone buitenlucht en een compacte unit.
- 3,2 mm · meer doorgang, gemakkelijker reinigen
- Ruimere kanalen geven los, droog vuil meer ruimte om te passeren. Dat verkleint de kans dat het lamellenpakket dicht gaat zitten en maakt reinigen gemakkelijker. We stemmen de afstand af op de vervuiling en het gewenste vermogen.
Lamelmaterialen
Kies de combinatie van warmteoverdracht, stevigheid en bescherming die bij uw toepassing past.
Licht, goed warmtegeleidend en aantrekkelijk geprijsd. Aluminium vormt een efficiënte basis voor een compacte buitenunit in normale buitenlucht.
Ook de lameldikte kan worden gekozen. Dikkere lamellen geleiden warmte beter naar de lamelranden en kunnen zo meer koelvermogen uit hetzelfde pakket halen. Extra warmtewisselend oppervlak levert meestal meer vermogen per euro op. Bij beperkte inbouwruimte kan een dikkere lamel juist een passende keuze zijn.
Lamelmaterialen per toepassingBuizen en circuits
Verzamelaars (headers) verdelen het debiet over de parallelle buiscircuits en verzamelen het medium weer aan de uitlaat. De circuitlengte en verdeling bepalen de stroomsnelheid in de buizen.
Sterke warmteoverdracht in een compacte batterij. Koper combineert een uitstekende warmtegeleiding met een aantrekkelijke investering voor water- en glycolcircuits.
De buiswanddikte is eveneens te kiezen, passend bij het medium, de ontwerpdruk en bedrijfstemperatuur.
Bij gelijk totaaldebiet geven meer parallelle circuits een lagere snelheid per buis en meestal minder drukverlies. Minder, langere circuits verhogen de snelheid en het drukverlies. De beste verdeling hangt af van het medium en de gevraagde warmteoverdracht.
Batterijcoating
Een beschermlaag voor de complete batterij: lamellen, buizen en verbindingen. Voor een langere levensduur in zoute of industrieel belaste buitenlucht.
Voor schone, weinig corrosieve buitenlucht. De batterij behoudt de bescherming van de gekozen materialen en eventuele lamelafwerking.
- Cataphorese
- Elektrisch aangebracht in een dompelbad en daarna afgebakken. Een gelijkmatige beschermlaag, ook op moeilijk bereikbare plaatsen.
- Bronz-Glow
- Als natte lak gespoten of gedompeld en daarna gedroogd. Een flexibele beschermlaag die plaatselijk kan worden bijgewerkt.
Ook Heresite, Blygold en Conpro kunnen wij aanbieden.
Ventilatoren
Ventilatoren zuigen lucht door de batterij: bij tafelmodellen van onderaf, bij V-opstellingen via beide schuine batterijvlakken.
Afhankelijk van het model: Ø350, 450, 500, 560, 630, 800 of 910 mm.
Efficiënt en flexibel: EC heeft ingebouwde toerentalregeling. De luchtverplaatsing volgt uw koelvraag, met een gunstig energiegebruik bij deellast.
- Voeding
- 230 V, 1 fase: L, N en PE.
400 V, 3 fasen: L1, L2, L3 en PE. - Aansturing
- Doorgaans 0–10 V met GND. Afhankelijk van het type ook PWM of Modbus, vrijgave en storingsmelding.
- Voeding
- 230 V, 1 fase: L, N en PE, met bedrijfscondensator.
400 V, 3 fasen: L1, L2, L3 en PE.
Aansluiting en eventuele nul volgens het motorschema.
Rustiger draaien, minder geluid
Een lager toerental vermindert doorgaans het luchtgeluid. Voor hetzelfde koelvermogen kan dan meer batterijoppervlak of een groter aantal ventilatoren nodig zijn. Diameter, bladontwerp en werkpunt tellen mee: EC of AC alleen bepaalt niet hoe stil de unit is.
| 4-polig | ca. 1.400 rpm | Hoge luchtverplaatsing |
|---|---|---|
| 6-polig | ca. 900 rpm | Rustiger bedrijf |
| 8-polig | ca. 700 rpm | Geluidsarme uitvoering |
| 12-polig | ca. 450 rpm | Voor strenge geluidseisen |
Het werkelijke toerental verschilt per motortype en belasting. Bij EC kiezen we het toerental passend bij uw koelvraag en geluidseis.
Ventilatoren voor hete processen
Bij zeer hete uitblaaslucht kan AC beter passen, maar er zijn ook EC-ventilatoren voor hogere temperaturen. De toegestane luchttemperatuur en eventuele vermogensverlaging bepalen de keuze.
Een speciale persende uitvoering plaatst de ventilatoren onder de batterij. Ze blazen koelere buitenlucht door de batterij en staan zo vóór de opwarming van de lucht, in plaats van erboven in de hete uitblaaslucht.
Op aanvraag ook leverbaar met ATEX-ventilatoren, afgestemd op uw zone-indeling.
Omkasting
Een stevige behuizing met de materiaalkeuze en bescherming die bij uw locatie passen.
Standaard in gecoat staal. Ook leverbaar in RVS AISI 304 of AISI 316.
Voorgelakt of achteraf gecoat
Voorgelakt plaatstaal krijgt zijn kleurlaag vóór het vormen van de panelen. Andere series hebben verzinkt staal met een aparte lakafwerking, zoals polyesterlak. Poedercoating wordt droog aangebracht en in een oven uitgehard.
RAL-afwerking als optie
Standaard RAL 9016 of RAL 9018, afhankelijk van de serie. Andere RAL-kleuren en lakopbouw zijn op aanvraag mogelijk.
Voor extra corrosiebestendigheid kan ook de omkasting een aanvullende beschermende coating krijgen.

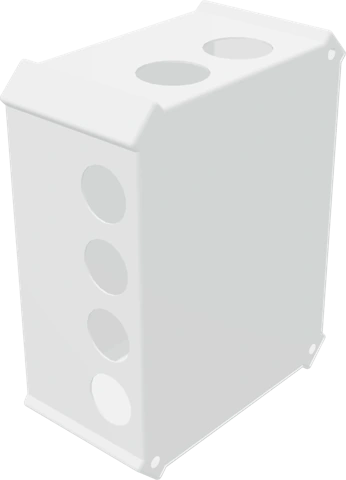

Eén centrale aansluiting
De ventilatorkabels worden langs de unit naar een centrale aansluitkast geleid. Daar komen voeding en eventuele stuursignalen samen op één overzichtelijke klemmenstrook.
Vanaf uw installatie sluit u centraal aan. De bekabeling naar de afzonderlijke ventilatoren is op de unit samengebracht.
De ventilatorbekabeling wordt samengebracht op één centrale klemmenstrook. Een overzichtelijk aansluitpunt voor installatie en onderhoud.
Aanvullende opties
Stem de droge koeler verder af op uw installatie met aanvullende opties.
Opstelling en vrije ruimte
Geef buitenlucht een vrije route door de unit en laat warme uitblaaslucht wegstromen. Zo voorkomt u dat de droge koeler zijn eigen warme lucht opnieuw aanzuigt.
Vrij aanzuigen, vrij uitblazen
Bij een tafelmodel komt lucht van onder en langs de unit binnen. Houd die toevoer en de ruimte boven de ventilatoren open. Muren, een overkapping of een verdiepte opstelling mogen de luchtweg niet blokkeren.
Plaats de unit op een vlakke ondergrond die het bedrijfsgewicht kan dragen.
Unitbreedte bepaalt de tussenruimte
In de getoonde opstelling is L de breedte van één unit. Houd minimaal L/2 vrij tot de getoonde muren en tussen de parallelle units.
Voorbeeld: bij een unitbreedte van 2 meter is L/2 gelijk aan 1 meter. De uiteindelijke opstelling stemmen we af op de bouwvorm en obstakels rondom de unit.
Neem wind en bereikbaarheid mee
De getoonde opstelling volgt met de lange zijde de overheersende windrichting. Beoordeel ook de windsterkte en voorkom dat wind de bedoelde luchtstroom tegenwerkt.
Houd batterij, aansluitingen en ventilatoren bereikbaar voor reinigen, inspectie en vervanging.
1 / 12 · Opbouw
Lamelmaterialen
Welke keuze past bij uw omgeving?
Vergelijk de lamelmaterialen op buitenlucht, waterbelasting en reiniging. Een coating van de complete batterij kan de materiaalkeuze aanvullen.
| Keuze | Wanneer zinvol | Wat levert het op? |
|---|---|---|
| Aluminium | Normale buitenlucht en compacte proceskoeling. | Laag gewicht, goede warmteoverdracht en een aantrekkelijke investering. |
| Epoxy voorgelakt aluminium | Buitenopstellingen waar extra bescherming van de lamellen gewenst is. | De warmtegeleiding van aluminium, aangevuld met een beschermende lamelafwerking. |
| Koper | Projecten met bijzondere materiaaleisen of een volledig koperen batterij. | Een robuuste uitvoering met uitstekende warmtegeleiding. |
| Hydrofiel aluminium | Condensatie of passende natte bedrijfsomstandigheden. | Gelijkmatige waterfilm en goede waterafvoer over het lamellenoppervlak. |
| Aluminium-magnesium | Buitenopstellingen met zouthoudende lucht, zoals kustlocaties. | Extra materiaalbestendigheid in een lichte legering, ook aan snijranden. |
Uw technische selectie
Van werkpunt naar de juiste uitvoering
Vermogen, geluid en beschikbare ruimte bepalen samen welke unit bij uw installatie past.
We controleren het medium, de ontwerpcondities en de geselecteerde opties. U ontvangt de technische gegevens en de definitieve buiten- en aansluitmaten.
Vraag uw selectie aan01
Werkpunt
Leg vermogen, mediumtemperaturen en buitenluchtcondities vast. Neem geluidseisen en de beschikbare ruimte mee.
02
Uitvoering
Kies de passende bouwvorm, ventilatoren, materialen, bescherming en elektrische opties.
03
Controle
Controleer prestaties, drukverlies, geluid, aansluitingen en maatvoering voordat de unit wordt besteld.
Vervanging van bestaande installaties
Bestaande drycooler niet meer leverbaar?
Wij kunnen uw bestaande drycooler 1-op-1 nabouwen.
Ook als de oorspronkelijke fabrikant of het type niet meer beschikbaar is. We nemen de buitenmaten, aansluitposities en bevestigingspunten over en stemmen het koelvermogen af op uw bestaande installatie.
Bespreek uw 1-op-1 vervangingVan bestaande unit naar passende vervanging
- De bestaande drycooler in beeld. Stuur het typeplaatje, foto's en beschikbare tekeningen.
- Maatvoering en werkpunt controleren. We leggen aansluitingen, montagepunten, medium en bedrijfscondities vast.
- Uw vervanger afstemmen. U ontvangt de maatvoering en technische uitvoering ter controle voordat we de unit laten bouwen.
Uw ontwerpwerkpuntStuur uw ontwerpgegevens
Wat heeft u nodig voor een selectie?
Luchtzijde
Buitenluchttemperatuur, relatieve vochtigheid, opstellingshoogte en eventuele externe druk. Geef ook de geluidseis en meetafstand door.
Mediumzijde
Vermogen, medium, aanvoer- en retourtemperatuur of mediumdebiet, en het toegestane drukverlies. Voor een condensor ook het koudemiddel en de condensatiecondities.
Opstelling
Beschikbare lengte, breedte en hoogte, vrije luchtaanzuig, uitblaasrichting en onderhoudsruimte. Vermeld gewenste materialen en accessoires.
Veelgestelde vragen
Wat is het verschil tussen een droge koeler en een condensor?
Een droge koeler koelt water of water/glycol. Een condensor condenseert koudemiddel. De werkpunten, circuitering en selectiegegevens verschillen.
Welke bouwvorm past bij mijn installatie?
Dat hangt af van het vermogen, de geluidseis, de beschikbare ruimte en de vrije aanzuig en uitblaas. We vergelijken de passende uitvoeringen op uw werkpunt.
Zijn alle materialen en accessoires te combineren?
Nee. De beschikbare combinaties hangen af van de serie, de ventilatoren en het medium. De definitieve selectie bevestigt welke opties voor uw unit mogelijk zijn.
Kan een droge koeler ook adiabatisch koelen?
Bij een geschikte uitvoering kan bevochtiging van de aanzuiglucht de luchttemperatuur verlagen. Waterkwaliteit, waterverbruik, regeling en onderhoud horen bij de beoordeling.
